Descrizione

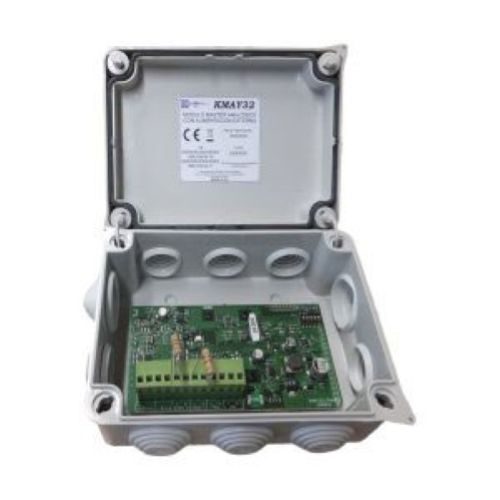

Questo modulo consente di collegare rivelatori e/o pulsanti convenzionali a un sistema di rivelazione incendio analogico, svolgendo la funzione di interfaccia tra una centrale analogica e un sistema convenzionale.

Nella morsettiera "Zona C" è possibile installare un massimo di 10 pulsanti convenzionali. Nella morsettiera "Zona D" sono ammessi un massimo di 32 elementi tra rivelatori (A30XH, A30XHS, A30XT e A30XV) e pulsanti convenzionali. Entrambe le strisce supervisionano la linea attraverso un resistore di fine linea 4K7. Indica lo stato di linea aperta, linea incrociata, allarme rivelatore o allarme pulsante.

Caratteristiche

• Dispone di un microinterruttore per la configurazione delle soglie di zona:
• Soglia linea aperta (μswitch pin 1-2)
• Soglia di attivazione dell'allarme del rivelatore (pin μswitch 3-4)
• Soglia di attivazione dell'allarme a pulsante (pin μswitch 5)
• Il lampeggio del led rosso trasparente indica la comunicazione con la centrale, così come se rimane acceso indica lo stato di allarme di un rilevatore o pulsante collegato a questo modulo.
• Questo modulo dispone di un'uscita per l'attivazione di un pilota remoto, che si attiva quando è in stato di allarme.
• Questo modulo è alimentato dalla connessione al loop e necessita di un'alimentazione ausiliaria 24V per alimentare le zone (questa tensione è supervisionata dal microcontrollore)

Specifiche

• Isolatore di cortocircuito
• Tensione di zona 22V con polarità
• uscita indicatore remoto
• Spia di attivazione (LED rosso fisso) e spia di comunicazione (LED rosso lampeggiante)
• Alimentazione loop 24V~35V con polarità
• Alimentazione ausiliaria 20V~30V
• Consumo in standby di 1,5 mA
• Temperatura di esercizio -10°C ~ +50°C
• Umidità relativa del 20% ~ 95%
• Grado di protezione IP55
• Dimensioni: 159 x 118 x 72 mm
