Descrizione

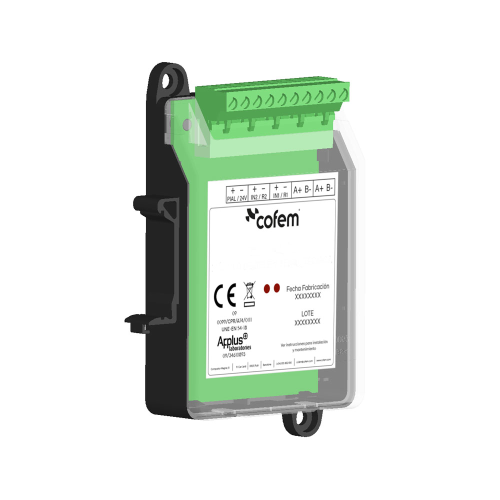

Modulo microelaborato e indirizzabile (con isolatore di cortocircuito) che viene installato come un ulteriore elemento del loop.

È un modulo con due uscite a relè ad attivazione simultanea (con un'unica funzione), sia nella sua tipologia di applicazione (sirena, manovra o preallarme), sia nella sua temporizzazione e combinazione di sensori che le attivano.

Il modulo è alimentato dalla connessione al loop, ma necessita di un'alimentazione ausiliaria a 30V per fornire l'alimentazione necessaria ai dispositivi governati dai relè. Supervisiona la presenza di tensione sulla linea di alimentazione ausiliaria 30V e sulle uscite dei relè supervisionati.

L'uscita a relè R1 è supervisionata per mezzo di un resistore di fine linea da 33 kΩ, che indica lo stato di linea aperta o incrociata. L'uscita a relè R2 funge da contatto NO e NC, non supervisionato, la sua applicazione tipica è l'intervento degli elettromagneti delle porte tagliafuoco. Tenendo conto dei consumi prodotti sull'impianto, si consiglia di installare alimentatori esterni (FAE) per più di 10 elettromagneti in totale per centralina.

Caratteristiche

• Il modulo è protetto da un fusibile autoripristinante da 0,9 A e ogni uscita è supervisionata da 0,5 A
• Il lampeggio del led rosso trasparente indica la comunicazione con la centrale. L'accensione del led verde indica l'intervento di uno o entrambi i relè
• Fornito in moduli rettangolari in ABS termoresistente
• Il modulo MDA1Y è certificato secondo la norma EN 54-18 da AENOR, e con marcatura CE secondo il Regolamento Europeo sui Prodotti da Costruzione (UE) n. 305/2011
